ТЕПЛОСЧЕТЧИК ТЭМ-05М-3
Предназначен для учета и регистрации тепловых параметров многопоточных систем отопления и горячего водоснабжения. Обеспечивает одновременный учет по двум системам теплоснабжения (например, системы отопления и системы ГВС)
КОМПЛЕКТНОСТЬ
- Измерительно-вычислительный блок .............................................................................. 1 шт.
- Преобразователь расхода первичный ПРП или ПРПС с комплектом монтажных частей ... 1-2 шт.
- Термопреобразователь сопротивления платиновый с гильзами ......................... 2,3,4 или 5 шт.
- Расходомер-счетчик РСМ-05.05 (по отдельному заказу) .......................................... 1 или 2 шт.
ТЕПЛОТЕХНИЧЕСКИЕ СХЕМЫ УСТАНОВКИ ТЕПЛОСЧЕТЧИКА ТЭМ-05М-1
|
СХЕМА 01
Система I: Закрытая система отопления (вентиляции). Расчет тепла по подающему трубопроводу и контрольный расходомер на обратном трубопроводе QI = M 1 ( h 1 - h 2) Гкал; М2 т Система II: Открытая система отопления (ГВС, вентиляции). QII = M 3 ( h З - h хв) - М4 ( h 4 - h хв) Гкал Возможна программная установка значения температуры ТС5 |
 |
|
СХЕМА 01*
Система I: Закрытая система отопления (вентиляции) или тупиковая система ГВС. При использовании схемы для тупиковой системы ГВС ТС2 устанавливается на трубопроводе ХВ. QI = M 1 ( h 1 - h 2) Гкал Система II: Открытая система отопления (ГВС, вентиляции) QII =МЗ ( h З - h хв) - М4 ( h 4 - h хв) Гкал Возможна программная установка значения температуры ТС5. |
 |
|
СХЕМА 02
Система I: Закрытая система отопления (вентиляции) и контрольный датчик расхода на обратном трубопроводе QI = M 1 ( h 1 - h 2) Гкал; М2 т Система I : Расходомер на подпиточный или любой другой трубопровод G 3 М3/ч; МЗ т |
 |
|
СХЕМА 02*
Система I: Закрытая система отопления (вентиляции) и контрольный датчик расхода на обратном трубопроводе Q = M 1 ( h 1 - h 2) Гкал; М2 т |
 |
|
СХЕМА 03
Система I: Закрытая система отопления (вентиляции) или тупиковая ГВС. При использовании схемы для тупиковой системы ГВС ТС2 устанавливается на трубопроводе ХВ. QI = M 1 ( h 1 - h 2) Гкал Система II: Закрытая система отопления (вентиляции) или тупиковая ГВС. При использовании схемы для тупиковой системы ГВС ТС4 устанавливается на трубопроводе ХВ. QII = M 2 ( h З - h 4) Гкал Возможна программная установка значения температуры ТС4 |
 |
|
СХЕМА 03*
Закрытая система отопления (вентиляции), или тупиковая система ГВС. QI = M 1 ( h 1 - h 2) Гкал При использовании схемы для тупиковой системы ГВС ТС2 устанавливается на трубопроводе холодного водоснабжения (ХВ). |
 |
|

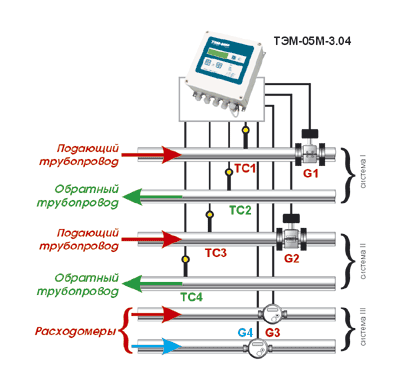

СХЕМА 04
Система I: Закрытая система отопления (вентиляции) или тупиковая ГВС. При использовании схемы для тупиковой системы ГВС ТС2 устанавливается на трубопроводе ХВ. QI = М1 ( h 1 - h 2) Гкал Система II: Закрытая система отопления (вентиляции) или тупиковая ГВС. При использовании схемы для тупиковой системы ГВС ТС4 устанавливается на трубопроводе ХВ. QII = M 2 ( h З - h 4 ) Гкал Система III: Расходомеры на любые трубопроводы V 3 м3 ; V 4 м3 Возможна программная установка значения температуры ТС4. |
 |
|
СХЕМА 05
Система I: Открытая система отопления (вентиляции, ГВС) QII = M 1 ( h 1 - hx в) - М2 ( h 2 - hx в) Гкал Возможна программная установка значения температуры ТСЗ. |
 |
|
СХЕМА 05*
Система I: Открытая система отопления (вентиляции, ГВС) QI = M 1 ( h 1 - h хв) - М2 ( h 2 - hx в) Гкал Система II: Открытая система отопления (вентиляции, ГВС) QII - M 3 ( h 3 - hx в) - М4 ( h 4 - hx в) Гкал Возможна программная установка значения температуры ТС5 |
 |
|
СХЕМА 06
Система I: Закрытая система отопления (вентиляции) и контрольный датчик расхода на обратном трубопроводе QI = M 1 ( h 1 - h 2) Гкал; М2 т Система II: Закрытая система отопления (вентиляции) тупиковая ГВС QII = M 3 ( h 3 - h 4) Гкал Возможна программная установка температуры ТС4 |
 |
|
СХЕМА 07
Система I: Открытая система отопления (вентиляции, ГВС) QI = M 1 ( h 1 - h хв) - М2 ( h 2 - h хв) Гкал Система II: Закрытая система отопления (вентиляции) или тупиковая ГВС Q 2=МЗ ( h 3 - h 4) Гкал Возможна программная установка температуры ТС4 |
 |
|
СХЕМА 08
Система I: Закрытая система отопления (вентиляции) и контрольный датчик расхода на обратном трубопроводе QI = M 1 ( hi - h 2) Гкал; М2 т Система II: Закрытая система отопления (вентиляции) и контрольный расходомер на обратном трубопроводе QII = M 3 ( h З - h 4) Гкал; М4 т |
 |
|
СХЕМА 09
Система I: Открытая система отопления (вентиляции, ГВС) QI - M 1 ( hi - hxB ) - М2 ( h 2 - hx в) Гкал Система II: Расходомер на подпиточный или другой трубопровод, МЗ т |
 |
|
СХЕМА 10
Система I: Закрытая система отопления (вентиляции) и контрольный датчик расхода на обратном трубопроводе QI = M 1 ( h 1 - h 2) Гкал; М2 т Система II: Расходомеры на любые трубопроводы V 3 м3 , V 4 м3 |
 |
